經常有同學咨詢Spirent TestCenter測試流統計中的丟包、亂序等統計問題，Spirent TestCenter是如何定義的？為了方便記憶查閱，在此簡單介紹。

一、了解Spirent TestCenter Signature

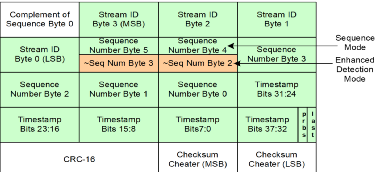

（1）Signature結構

圖-1

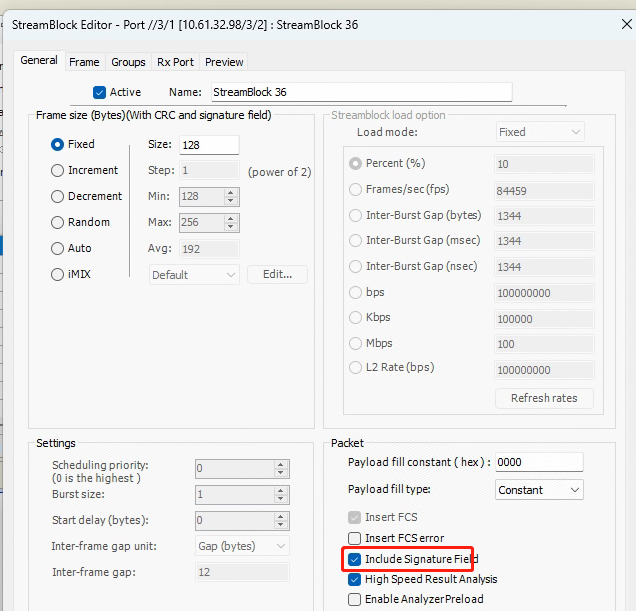

（2）Signature在流中的配置。

默認是勾選的，因為流統計基于signature所含內容

圖-2

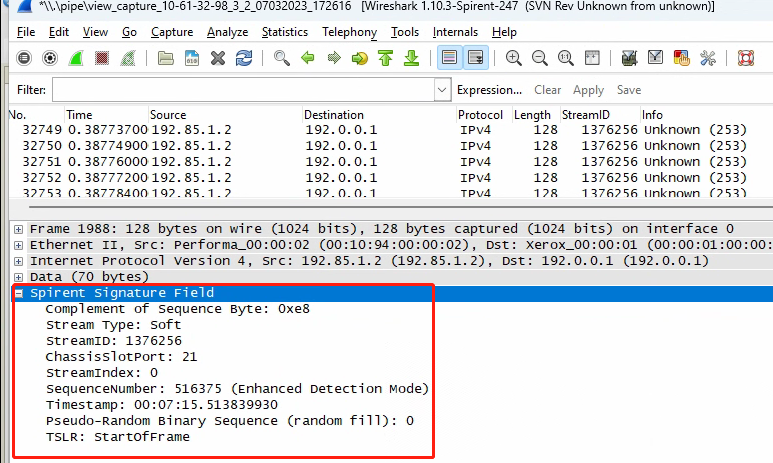

（3）使用wireshark查看Signature樣式

圖-3

二、認識序列檢查

上文我們知道了Spirent TestCenter Signature中攜帶了幀的序列號。在分述之前，首先我們再了解一個概念值 Expected Sequence number（期待序列號）。

我們用 Exp(sequence)代表期待序列號，Rx(sequence)代表收到的序列號。剛啟動分析器時候，Exp(sequence)無值，在收到第一個幀的時候Exp(sequence) = Rx(sequence)+1

后續過程中，如果Rx(sequence) < Exp(sequence)，那么Exp(sequence)不變；如果Rx(sequence) >= Exp(sequence)，那么Exp(sequence) = Rx(sequence)+1

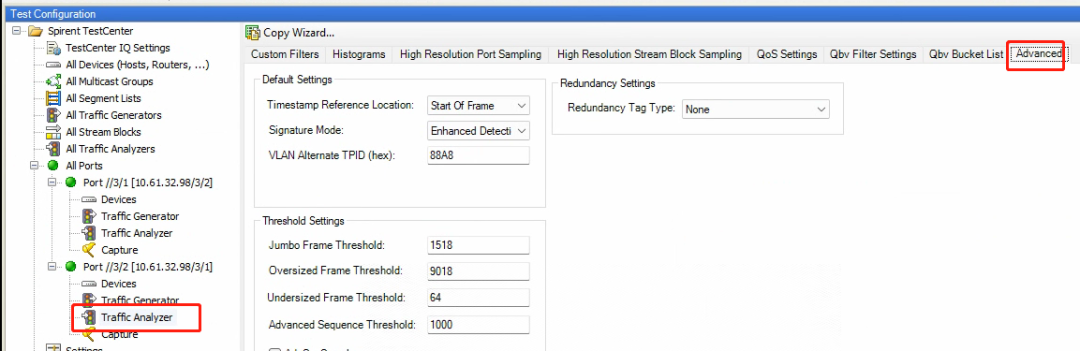

進一步，我們簡單了解一個概念sequence run windows，它是當前接收到的連續幀組成的一個隊列。這個隊列跟蹤的最大幀個數可以通過Advanced Sequence Threshold自定義，默認為1000。

圖-4

部分統計技術原理：

（1）In sequence count (frames)

收到幀序列號比上一幀序列號大1

（2）Out of sequence count (frames)

不屬于Insequence的幀

（3）Dropped count (frames)

收到的幀序列號大于期待幀，丟包數量 = Rx(sequence)- Exp(sequence)

（4）Duplicate count(frames)

Rx(sequence)< Exp(sequence)且在sequence run windows范圍內

（5）In-order count (frames)

收到的幀序列號大于等于期待幀， Rx(sequence) >= Exp(sequence)

（6）Re-ordered count (frames)

Rx(sequence) < Exp(sequence),不在sequence run windows范圍內，但Rx(sequence) >= Exp(sequence) - Advanced Sequence Threshold （如圖-5示）

（7）Late count (frames)

晚到幀，Rx(sequence) < Exp(sequence) - Advanced Sequence Threshold （如圖-5示）

圖-5

希望上述介紹能對您有所幫助。
