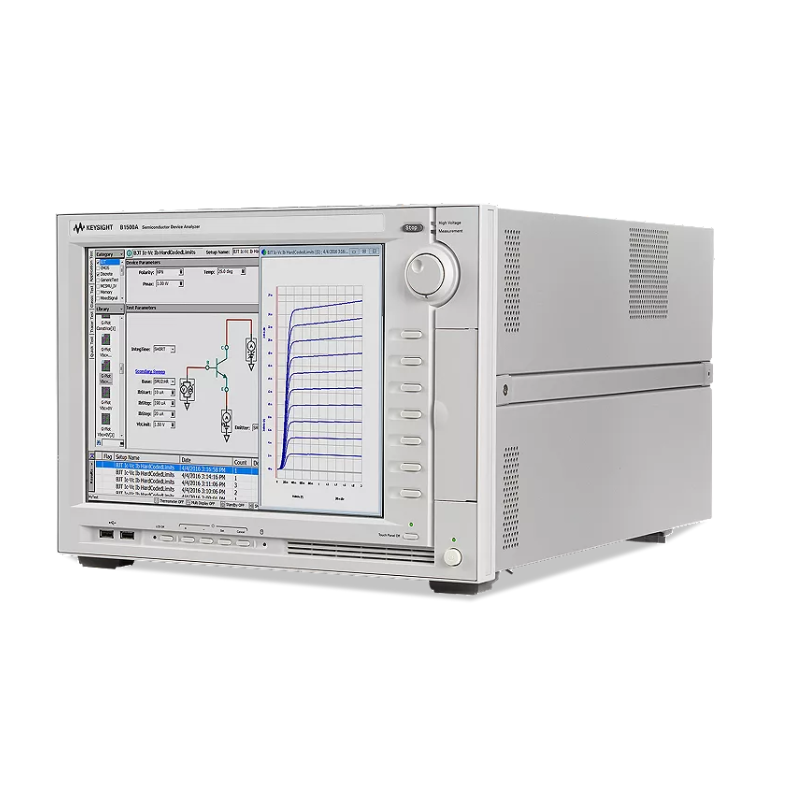

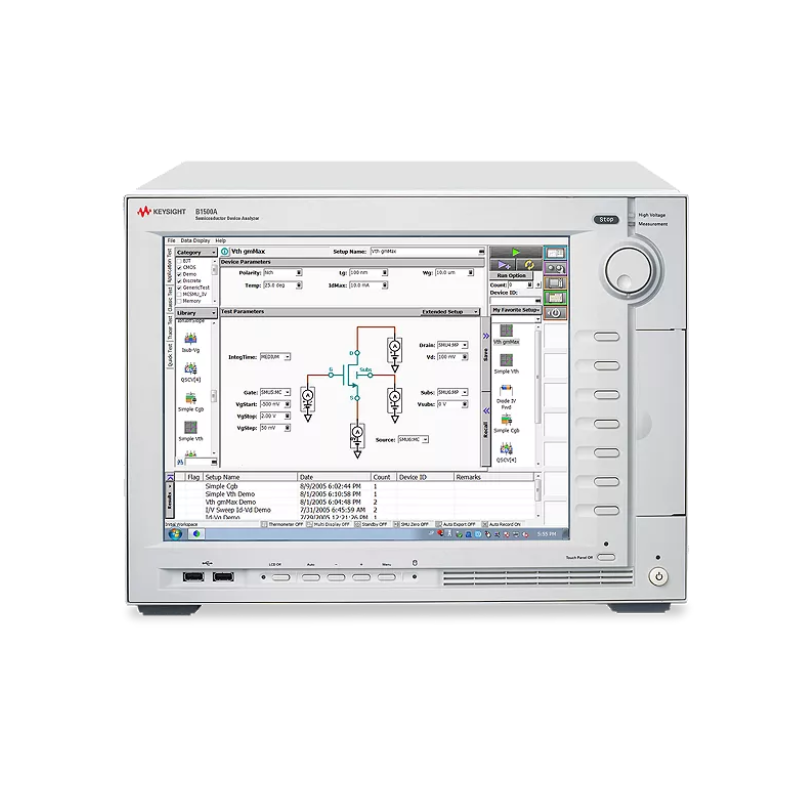

Keysight B1500A 半導體器件參數分析儀是精密電流-電壓分析儀系列的一款一體化分析儀，支持 IV、CV、脈沖/動態 IV 等功能，專為從基礎到尖端應用的全方位表征而設計。它提供廣泛的測量功能，涵蓋器件、材料、半導體、有源/無源元件或幾乎任何其他類型的電子設備的電氣特性和評估，具有無與倫比的測量可靠性和效率。此外，B1500A 的模塊化架構具有 10 個可用插槽，如果您的測量需求隨時間變化，您可以添加或升級測量模塊。

Keysight EasyEXPERT group+ 基于 GUI 的表征軟件可在 B1500A 的嵌入式 Windows 10 平臺（配備 15 英寸觸摸屏）上使用，也可以在 PC 上使用，以加快表征任務的執行速度。它支持從測量設置和執行到分析和數據管理的整個表征過程中高效且可重復的器件表征，無論是交互式手動操作還是與半自動晶圓探針儀一起實現
整個晶圓的自動化。EasyEXPERT group+ 提供數百種即用型測量（應用測試），讓您能夠輕松地立即執行復雜的器件表征，并允許您選擇在每次測量后自動將測試條件和測量數據存儲在獨特的內置數據庫（工作區）中，確保有價值的信息不會丟失，并且可以在以后重復測量。Keysight B1500A 具有這些多功能功能，為器件表征提供了完整的解決方案。

基本功能（測量能力）：

電流與電壓 （IV） 測量

? 0.1 fA - 1 A 和 0.5 μV - 200 V 的準確和精密測量范圍

? 點和掃描測量

? 時間采樣測量（最小采樣率 100 μs）

? 使用 MCSMU 進行脈沖測量，最小脈沖寬度為 50 μs，使用 HPSMU、MPSMU 或 HRSMU 的最小脈沖寬度為 500 μs

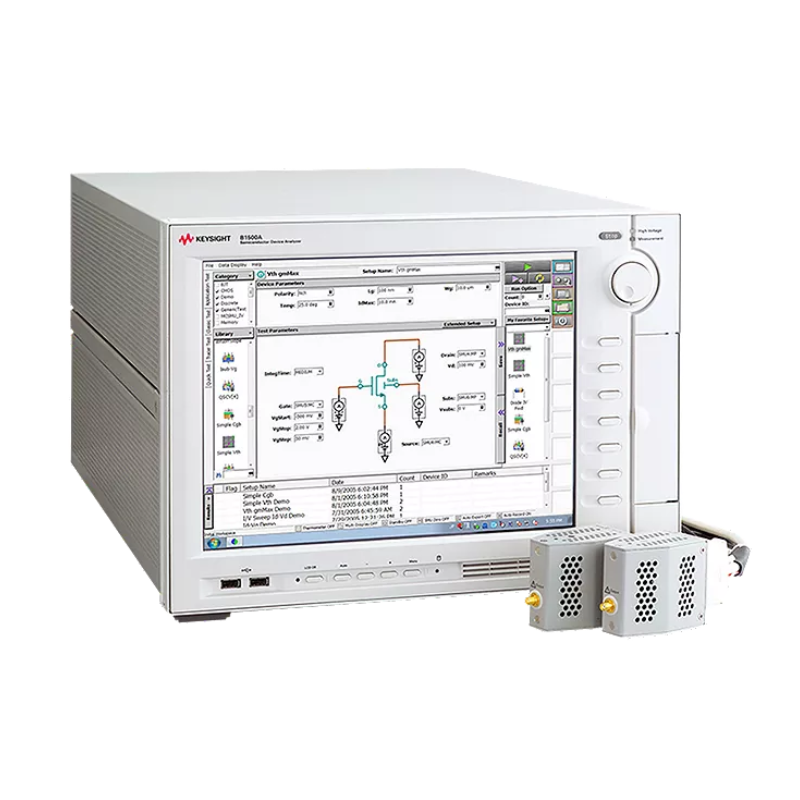

? ASU（atto-sense 和 switch unit）可與 MPSMU 或 HRSMU 一起使用，以提供 0.1 fA 測量分辨率和 SMU/AUX 路徑切換

? 每種 SMU 類型（HPSMU、MPSMU 和 HRSMU）提供兩種模數轉換器選擇（高分辨率 ADC 或高速 ADC）

電容測量

? 多頻交流阻抗測量支持 CV（電容與電壓）、C-t（電容與時間）和 C-f（電容與頻率）測量

? 電容測量頻率范圍為 1 kHz 至 5 MHz

? 帶漏電流補償的準靜態電容電壓 （QS-CV） 測量

? 使用可選的 SCUU（SMU CMU 統一單元）和 GSWU（保護開關單元）或一對 ASU 在 IV 和 CV 測量之間自動切換

脈沖 IV/快速 IV/瞬時 IV 測量

? 為超快速 IV（電流-電壓）、脈沖 IV 和瞬態 IV 測量提供高速和高靈敏度測量能力，包括 NBTI/PBTI 和 RTN（隨機電報信號噪聲）測量

? 具有 10 ns 可編程分辨率的任意波形生成

? 同步高速電壓/電流測量（200 MSa/s，5 ns 采樣率）SMU 技術支持脈沖 IV 測量，無負載線效應

脈沖生成

? 高達 ±40 V 的電壓脈沖和任意波形生成，用于非易失性存儲器評估

? 單通道 2 級和 3 級脈沖能力

B1500A 平臺

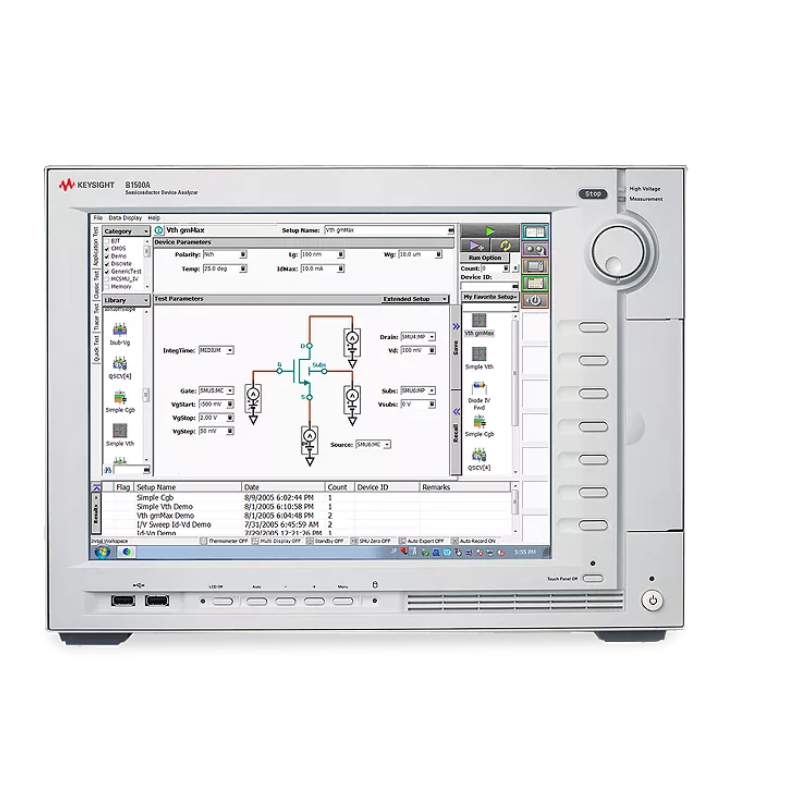

? 15 英寸觸摸屏支持直觀 GUI 的所有功能，便于設備表征

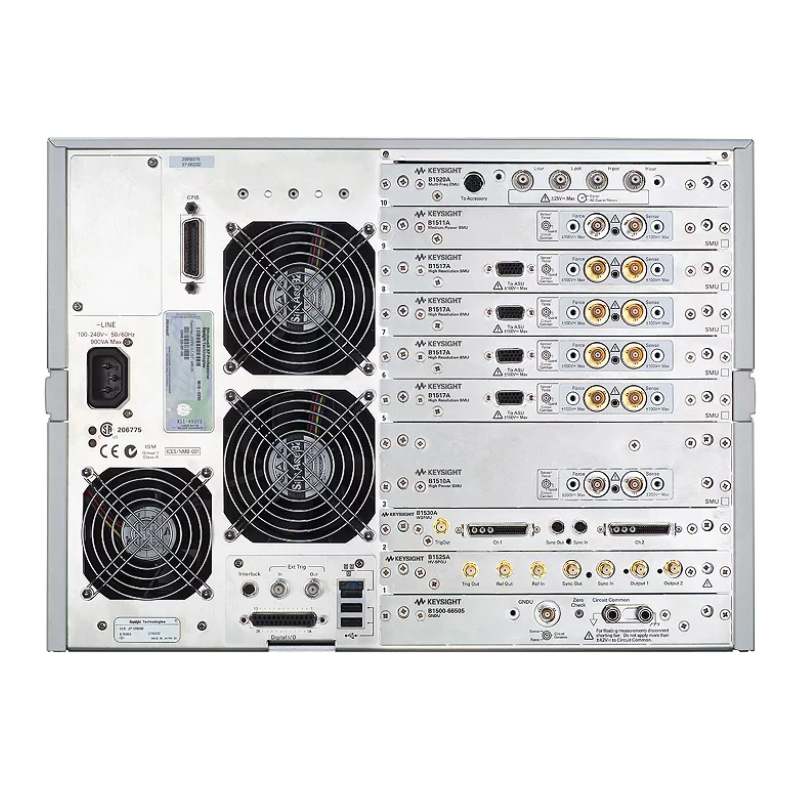

? 可配置和可升級的測量模塊，每個主機有 10 個插槽

? GPIB、USB、LAN 接口和 VGA 視頻輸出端口

EasyEXPERT group+ 軟件

? 特性分析環境可在主機（嵌入式 Windows 10）或用戶的 PC 上使用

? 基于圖形用戶界面的直觀操作，包括鍵盤、鼠標操作和觸摸屏

? 應用測試模式提供數百種即用型應用測試，以便快速執行測量

? 經典測試模式可輕松訪問儀器的全部功能

? 圖形顯示和分析功能有助于進行前端數據分析，無需額外的實用程序，并支持將報告生成為圖像數據或 Excel 數據

? 個性化內置數據庫（工作區）自動記錄測試數據，簡化數據管理，不會煩惱大量數據文件

? 示蹤測試模式支持曲線示蹤器（如旋鈕）控制測量參數，以支持交互式實時設備表征和自動數據記錄功能

? 示波器視圖（適用于 MCSMU）支持脈沖電壓和電流波形查看，以便快速輕松地進行定時驗證

? 快速測試模式支持無需編程即可進行測試排序

? Keysight B2200A、B2201A 和 E5250A 開關矩陣的基于 GUI 的控制基于 GUI 的自檢、自校準和診斷菜單，用于硬件維護

? EasyEXPERT 遠程控制功能支持通過 LAN 接口以交互方式在 GUI 上創建的應用程序測試的遠程測量執行

? 數據備份功能和各種數據保護功能，供多個用戶共享使用

? EasyEXPERT group+ 可以根據需要安裝在任意數量的 PC 上，無需額外付費，即可在您所在部門的用戶中利用離線個人分析儀環境。
